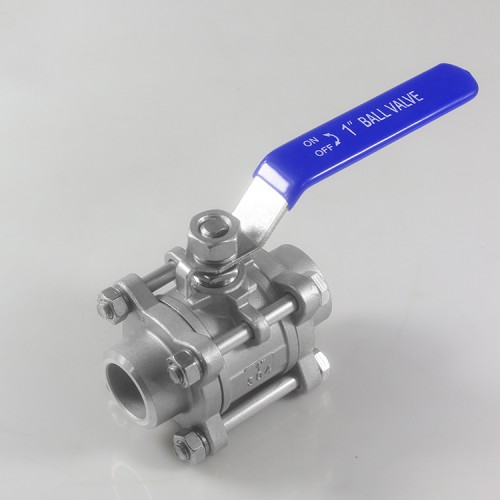

Q61F三片式焊接球閥簡介： 三片式焊接球閥也被稱為三片式對焊球閥使用在水、蒸汽、化工、腐蝕性介質管路上 兩邊連接方式采用的是對焊，直接將球閥與管道焊接在一起，直接保證了球閥與管道之間不會出現介質泄漏現象，如需清理維修可將三片式對焊球閥中間部位拆卸進行清理維修。 三片式焊接球閥跟對焊球閥壓力范圍是PN1.0-PN4.0之間，適用溫度為-29～300℃(密封圈為對位聚苯)與-29～150℃(密封圈為增強聚四氟乙烯)的管道上，用于截止或流通管路上的介質。材質不同適用的介質也有所改變。 Q61F三片式焊接球閥工作原理： 三片式焊接球閥屬于手動操控旋轉90度球閥手柄即可實現開啟、關閉，球閥采用三片式結構，也可作為高壓焊接球閥使用。球閥閥座采用的是四氟密封材料，啟閉防病密封性能穩定。球閥閥桿使用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊?？梢愿鶕?jù)所需加裝90°開關鎖定裝置,防止使用過程中失誤操控。 Q61F三片式焊接球閥產品特點： 1、流體阻力小，其阻力系數與同長度的管段相等。 2、結構簡單、體積小、重量輕。 3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 Q61F三片式焊接球閥主要零件材料:
|
|||||||||||||||||||||||||||||||||||||||||||||
-
流體阻力小，其阻力系數與同長度的管段相等。
-
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
-
緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
-
結構簡單、體積小、重量輕。
-
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
